Terrassement et préparation fondation

Le terrassement sert à créer une bonne assise pour la construction afin d'éviter tous tassements, ou glissement de terrain, On prépare donc le sol pour éviter tous ces problèmes. la nature du terrain à un rôle déterminant pour les fondations.
Le terrain choisit pour cette construction avait une légère pente qu'il a fallu décaisser pour reprendre un sol de niveau.
Voici le terrain brut au départ avant toutes intervention.

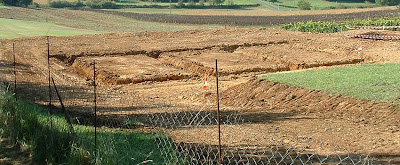

Après quelques heures de travail avec un tractopelle le terrassement est terminé et les fondations prêtent à être coulées.

L'aide d'engins Pelles mécaniques est indispensable pour cette étape de base pour vos travaux, vous pouvez faire appelle a une entreprise spécialisée ou louer un engins si vous pensez en avoir les compétences mais je conseillerai plutôt de faire appelle a un pro car en général le temps de vous mettre en main la location vous coûtera aussi chère sinon plus que la main d'oeuvre d'un spécialiste !

Le piquage

C'est l'opération qui consiste à repérer par des points (queue de piqûres) la grandeur et la position d'un assemblage sur les faces lignées des pièces à assembler.
Elle permet de marquer la jonction exacte d'une pièce avec l'autre, ce que l'on appelle le joint et de déterminer l'about d'un assemblage oblique à tenon et mortaise par exemple , ce qui délimite la longueur de la mortaise.
Le repérage des piqûres d'un joint se fait en se référant par comparaison au cordeau du fil a plomb maintenu en léger contact avec les deux pièces qui composent le futur assemblage.
Le charpentier étant placé à l'opposé de la face piquer.

LA MÉTHODE :

Le biseau très allongé d'un crayon de charpentier vient frôler le cordeau du fil à plomb tenu entre le pouce et l'index, arrête bas et haut et la masse ne touchant pas le sol.
Ce crayon toujours placé coté intérieur de l'assemblage, doit se dégauchir avec l'arête de la pièce dont ont veut projeter la face sur l'autre pièce.

Le repérage des piqûres d'un about de pièce oblique se fait en plaçant le crayon perpendiculairement à la face de la mortaise et éloigner d'environ un centimètre de l'intersection des deux pièces.
Dans cette position et sans changer la place du fil à plomb il nous reste à marquer des points sur chacune des pièces. Seules, les queues de piqûres de l'about de l'arbalétrier sont dirigées vers l'extérieur et resteront apparentes lorsque l'ensemble sera monté.
Le piquage terminé , avant de bouger quoique ce soit , il va falloir repérer la position de chaque pièce dans l'ouvrage.

Comportement du piqueur:

-Être debout, jambes écartés , corps penché en avant sans toucher les bois.
-Se placer derrière la pièce qui recevra les entailles et face à la partie mâle que comporte l'autre pièce .
-Ne jamais être a cheval sur les pièces.
-Manche frôlent les bois sans jamais être casse.
-Le biseau du crayon dégauchi avec la face à projeter.

Lignage et contre-jaugeage

Les bois choisis et orientés sont ensuite lignés et contre- jaugés.
Les bois de charpentes étant plus ou moins gauche et de grande longueur , le tracé des assemblages ne peut se faire du parement mais par rapport à l'axe des pièces.
Un élément d'assemblage correspondant en général à deux faces opposées est tributaire de l'axe de chacune d'elle.
Pour que cet élément ne soit pas gauche , il faut que les deux axes se dégauchissent , c'est à dire forment un plan.

Le lignage , c'est tracer une ligne médiane sur une face ou deux adjacentes pour déterminer l'axe des futurs assemblage soit la ligne d'assemblage.

Le contre-jaugeage consiste , après avoir mis la pièce de dever (au milieu de sa longueur de façon à partager le gauche), à renvoyer sur la face opposée une deuxième ligne qui sera très précisément parallèle à la première créant ainsi un plan.

Choisir les bois

Le choix des bois composant une charpente est une opération délicate et de grande importance.
D'une livraison de bois de même essence, de longueur et de section déterminées, n'importe quelle pièce ne sera pas employée n'importe ou !
On choisira les bois les plus droits pour les faîtages.
Les bois les plus cintrés à plat pour les pannes.
Les bois les plus légers pour les éléments de structure car ils doivent être déplacés de nombreuses fois et leur levage en sera facilité.
Les contre fiches , liens de retour , plate forme seront tirés de sections commerciales pour éviter la perte.
Les arbalétrier peuvent supporter un léger gauche.

Selon sa fonction dans la charpente et le type d'effort qui la sollicite chaque pièce sera ensuite orientée.

Saillie d'un toit

La fonction d'une saillie est de protéger des intempéries les murs , les portes et les fenêtres.

Saillie de pannes : En pignon, apparentes élément décoratif , elle peut être découpée
et rabotée , voligée au dessus des chevrons ou voligée au dessous
des chevrons.

Saillie de chevrons : Base des versants ou queue de vache , découpés , rabotés ou voligés.
Parquetage en pignon et en long-pan , volige moulurée , bardage etc..

Récuperage des eaux pluviales : Par gouttières pendantes en zinc ou plastique
supportées par crochets fixés sur chevron ou
planche de rive.
Étanchéité de rive : -Planche de rive , demande beaucoup d'entretien
-Tuile de rive , efficace , tuiles seulement
-Solin en ciment , nuit à l' esthétique , se fend souvent

Fortes saillie : Coyau fixés sur le chevron , soutenue par une sablière , supportés par des
consoles , fixés sur le coté du chevron.

Sur entablement : Pas de saillie, sablière scellée , chenaux reposant sur le mur

Murs separatifs : Style régional , couronnement d'un mur mitoyen , améliore l'étanchéité ,
mur pignon.

Combles de largeurs inégales

PRINCIPES DE CONSTRUCTION

-Placer le faîtage suivant la bissectrice de l'angle formé par les murs si les pentes sont égales.
-Obtenir des versants plans.

Structure de la charpente :

Les fermes ; -toujours placées perpendiculairement au faîtage (en plan)
-suivant la forme des combles elles sont :
Sablières de pente, droites mais tronquées suivant la portée.
Faîtage de pente , biaisés et de hauteur variable.
Terrasson , biaisées et dédoublement du poinçon.
Faîtage de pente et sablières de pentes , biaisés tronquées suivant
la portée et de hauteur variable.

Les pannes ; toujours placées de niveau.

Les chevrons ; toujours parallèles au chevron d'emprunt, ligne de la plus grande pente.

SABLIÈRE DE PENTE

- Faîtage de niveau.
- Sablière de dégauchissement , appelée aussi sablière d'emprunt.
- Problème pour le recueillement des eaux.

FAÎTAGE DE PENTE
- Sablière de niveau.
- Chevron d'emprunt établi au couronnement le plus haut.

TERRASSON
- Sablière de niveau.
- Pannes de bris de niveau.
- Faîtage du terrasson en queue de billard.

FAÎTAGE ET SABLIÈRES DE PENTE

- Les sablières peuvent être de même sens ou de sens opposé à la pente du faîtage.
- Sablière de dégauchissement pour établir la pente.
- Chevron d'emprunt établi au plus haut couronnement.

Raccords de combles

On réalise des raccords de combles lorsque l'implantation du bâtiment à couvrir est composé de corps de bâtiments juxtaposés.
La juxtaposition de corps de bâtiments implique la nécessité d'assurer, l'étanchéité , la réception des eaux pluviales , l'aspect esthétique.

Plusieurs facteurs déterminent les diverses formes de raccords de combles:

-La forme géométrique en plan des bâtiments , retour et avant-corps droits ou biais.

-Les pentes égales ou inégales des versants ; Les arases des bâtiments juxtaposés de
niveau ou non ; les couronnement des combles raccordés de niveau ou non.

La pénétration des corps de bâtiments entre eux entraîne une étude de raccords de combles , aussi bien dans leurs formes que dans leurs structures.

FACTEURS DÉTERMINANTS
EN PLAN:

Formes géométriques d'implantation des corps de bâtiments.

-1 versant ou 2 versants =en retour = droits ou oblique (biais) = versant ; largeurs égales
-2 versants =avant-corps = droits ou oblique (biais) = versant ; largeurs différentes

EN ÉLÉVATION:

A partir des arases de même niveau des corps de bâtiments juxtaposés

-Couronnement au même niveau (faîtage) = largeurs égales = pentes égales
= largeurs inégales = pentes inégales

-Couronnement à niveaux différents = largeur égale = pentes inégales
= largeurs inégales = pentes égales ou pentes inégales

A partir des arases de niveaux différents

- Couronnement même niveau = retour droit ou biais , avant-corps droit ou biais.
niveau différents = retour droit ou biais , avant-corps droit ou biais , lucarne
